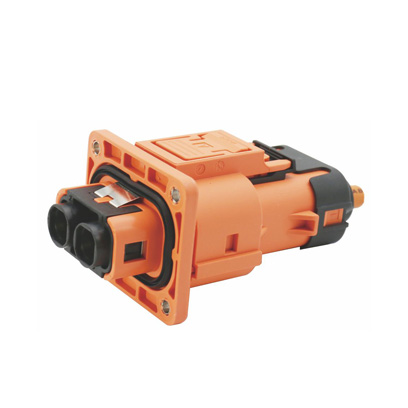

用于电动车、混合动力汽车市场的塑胶外壳高压互锁连接器，能满足动力电池、电机控制器、PDU等多种高压大电流的连接需求。

下载手册

产物描述产物参数产物选型

该产物为塑胶高压连接器，结构紧凑，两级解锁�？山佣嘀值缋�，有多种防误插键位，带高压互锁，有防手指触电设计，360°屏蔽。

本产物是一款用于电动车、混合动力汽车市场的塑胶外壳高压互锁连接器，能满足动力电池、电机控制器、PDU等多种高压大电流的连接需求。

1、电气特性

■ 额定电压：1000V DC

■ 额定电流(事情环境温度30℃)：

60A (适配电缆10mm?)

80A(适配电缆16mm?)

120A(适配电缆25mm?)

150A(适配电缆35mm?)

■ 绝缘电阻：≥2000MΩ（常态）

■ 耐压：3000V AC

2、其他参数

■防护品级：IP67

■环境温度：-40℃～+125℃

■连接器芯数：两芯

■配线规格：10～35mm?

■电磁屏蔽：360°屏蔽

■机械寿命：≥200次

3、质料及外貌处置

■壳体质料：PA66

■阻燃品级：UL94 V-0

■插针及插孔质料：铜合金

■外貌处置：镀银

■密封体：硅橡胶

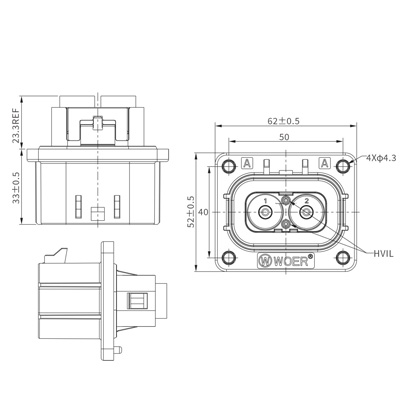

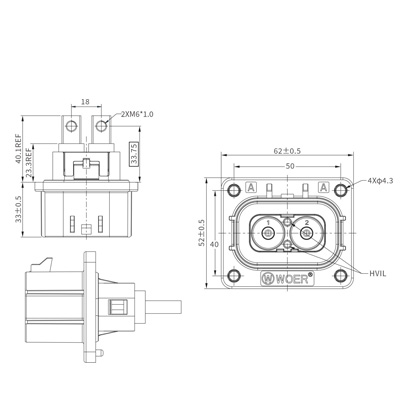

HV600两芯

选型说明

选型系列	HV600
0	0-法兰盘安装插座(配插针) 6-直头插头(配插孔)
2	芯数：2-两芯
A	防误插键位：A-A键位 B-B键位 D-D键位
H	高压互锁：H-带高压互锁 N-不带高压互锁
C25	H-铜排扁平孔锁紧端子（仅限插座） C-压接线缆端子代表适配线缆规格 C10-适配10平方线缆 C16-适配16平方线缆 C25-适配25平方线缆 C35-适配35平方线缆
N	仅限插头空缺：屏蔽线 N：非屏蔽线仅限插座空缺：带定位柱 N：无定位柱
